MV-3Lシリーズ(2D 卓上型 AOI装置)

再生

再生ボタンをクリックすると Windows Media Player の動画が立ち上がります。

卓上機にもLaser・Sideカメラを搭載し、不良検出力を向上

MV-3Lシリーズ(2D 卓上型 AOI装置)写真 MV-3L series
  • 10 MegaPixel TOPカメラの搭載
  • 8段カラー照明:完璧なはんだ付け検査
  • Intelli-Beam® Laser 浮き検査
  • 10 MegaPixel Sideカメラの搭載
  • テレセントリックレンズの採用

10 MegaPixel TOPカメラの搭載

10 MegaPixelカメラを搭載し、4 MegaPixelカメラを搭載した他社装置より広域な領域を一括で撮像、検査が実施出来ます。その為、他社装置と比較し、高速検査を実現しました。

10MegaPixel当社装置 FOV:12個 基板サイズ:180mm×200mm 検査分解能:18.2μm

8段カラー照明による不良検出力の向上

8段階の照射角度の異なる5色(白、赤、黄、緑、青)のLED光を基板に照射し、より不良箇所を際立たせる事で、不良検出力を向上させました。特に、完全同軸落射照明を実現させ、隣接する電解コンデンサ等高い部品の影響を受ける事無く、部品の極性検査、文字検査、部品マッチング、はんだフィレットの2D検査に威力を発揮します。

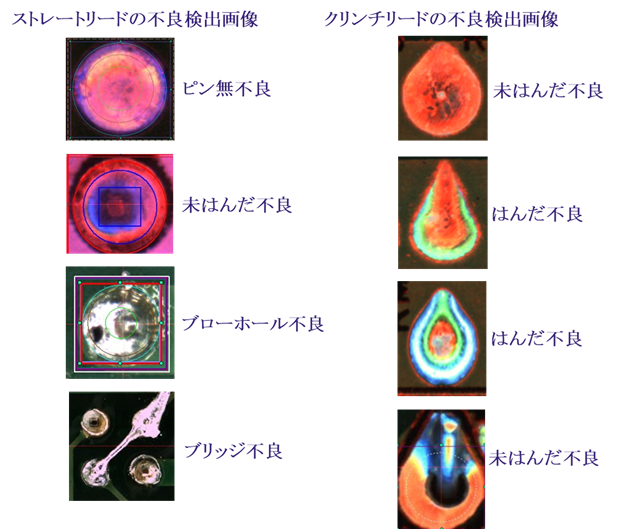

Six Phase Color Lighting Systemとカラー説明 Six Phase Color Lighting Systemと検査画像

Laserレーザーを活用した浮き立ち検査

Intelli-Beam®:部品高さ,部品浮き立ち検査

Benefits

  • BGA/ CSP下へのChip等異物の噛み込み検査が可能です。
  • 部品四隅の基板上から高さを計測しますので、基板のソリを考慮した計測が可能です。

Applications

  • BGA/CSP等の部品浮き検査
  • 部品の高さ計測
Intelli-Beam®レーザー測定機と測定画像

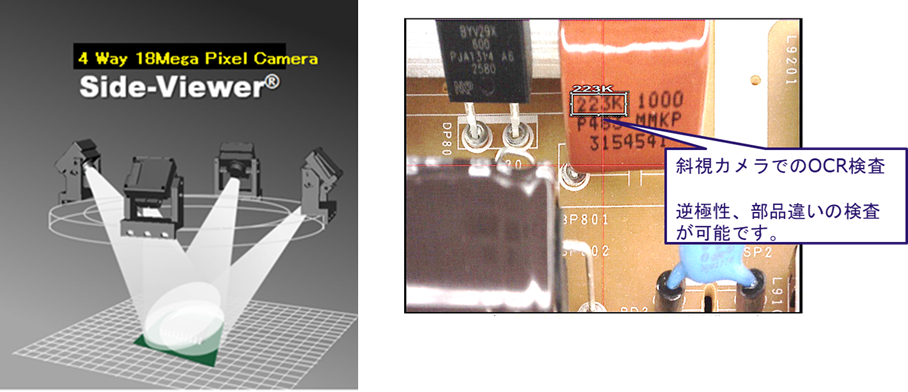

10 Mega Pixel Side-Viewer® System

東西南北4方向に10 Mega Pixelのサイドカメラを搭載し、そのカメラで撮像した画像を使用し自動検査が可能です。

  • J-Lead部品等トップカメラで撮像し難い部品の検査に最適です。
  • パットの長さが短いSOP、QFPのはんだフレットの検査では、トップカメラより検出力が向上します。
10 Mega Pixel Side-Viewer® Systemと検査画像

テレセントリックレンズの採用

テレセントリックレンズを採用し、一般レンズでの歪曲収差問題を解決しました。

テレセントリックレンズの利点

  • イメージがレンズ球面によって歪曲されません。
  • 一般レンズで発生する遠近歪曲やイメージ位置Errorが発生しません。
  • より精密な位置検出が可能です。
テレセントリックレンズと一般レンズの比較
