MV-7Xiシリーズ(2D INLINE AOI装置)

再生

再生ボタンをクリックすると Windows Media Player の動画が立ち上がります。

Laser・Sideカメラを搭載し、不良検出力の向上

MV-7Xiシリーズ(2D INLINE AOI装置)写真 MV-7Xi series
  • 10 MegaPixel TOPカメラの搭載
  • 6段カラー照明:完璧なはんだ付け検査
  • Intelli-Scan®:Laser浮き立ち検査
  • 10 MegaPixel Sideカメラの搭載
  • テレセントリックレンズの採用
  • Dual Laneに対応

10 MegaPixel TOPカメラの搭載

10 MegaPixelカメラを搭載し、4 MegaPixelカメラを搭載した他社装置より広域な領域を一括で撮像、検査が実施出来ます。その為、他社装置と比較し、高速検査を実現しました。

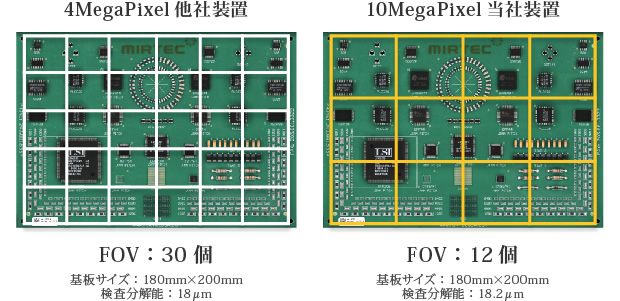

カメラ仕様によるFOV比較

10MegaPixel当社装置 FOV:12個 基板サイズ:180mm×200mm 検査分解能:18.2μm

Six Phase Color Lighting System

不良画像を強調させる為、6段階の角度から5色のカラーLED照明を照射します。はんだフィレットの極小化から、不良画像を強調させる為、従来のRGBにYellowを追加しました。

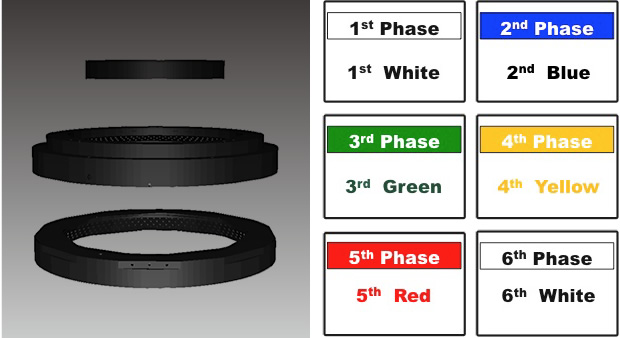

Six Phase Color Lighting Systemとカラー説明
  • RGB+Yの照明によるカラー画像を使用し、はんだ過多、はんだ小、はんだ濡れ不良等はんだフレット部の検査に最適です。
  • RGB+Yの照明によるカラー画像を使用し、カラーコードの検査に最適です。
  • 水平・垂直白色照明により、部品文字(特に、レーザー印字による文字)、極性の検査に最適です。

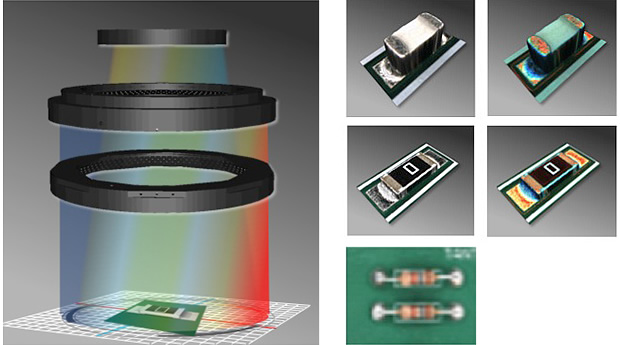

Six Phase Color Lighting Systemと検査画像

Laserを活用した浮き立ち検査

INTELLI-SCAN®:レーザーを活用し、リード浮き,部品浮き検査

Benefits

  • 1μm単位でリードの浮き等の不良を検出します。

Applications

  • ICリード浮き検査
  • BGA/CSP等の部品浮き検査

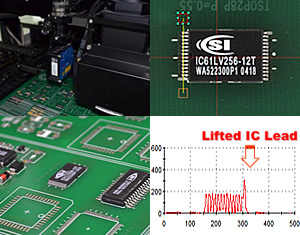

INTELLI-SCAN®レーザー測定機と測定画像

10 Mega Pixel Side-Viewer® System

東西南北4方向に10 Mega Pixelのサイドカメラを搭載し、そのカメラで撮像した画像を使用し自動検査が可能です。

  • J-Lead部品等トップカメラで撮像し難い部品の検査に最適です。
  • パットの長さが短いSOP・QFPのはんだフレットの検査では、トップカメラより検出力が向上します。

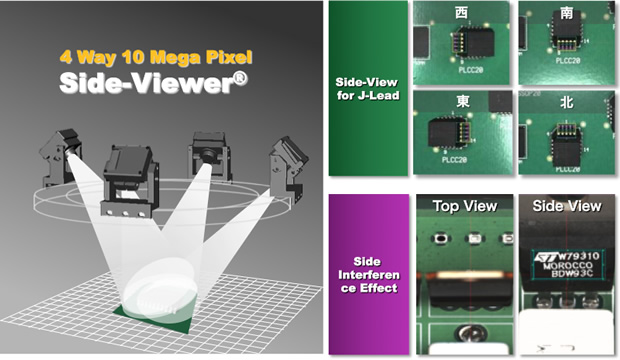

10 Mega Pixel Side-Viewer® Systemと検査画像

Dual Laneに対応

Dual Lane / Dual Head System

  • Dual Lane SMT 生産Lineに完全対応
  • 2枚PCB同時引込検査
  • Mobile製品の生産に最適
  • Line生産性2倍向上及び費用と設置スペースの削減

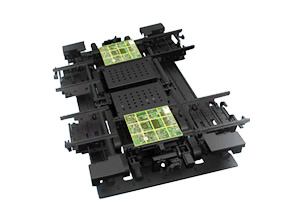

Dual Lane / Dual Head System写真
